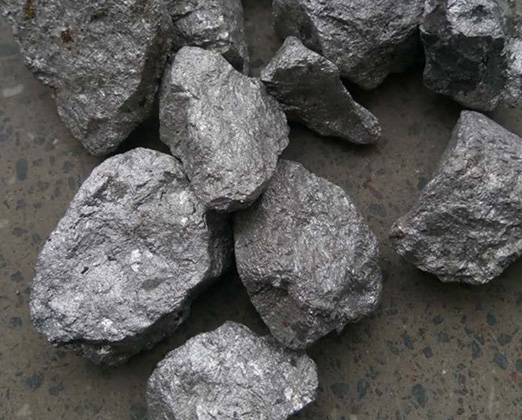

氮化钒铁的技术特征：

1.氮化钒铁的制备方法，其特征在于，包括以下步骤：

a、将VFe50和VFe80磨碎，混合均匀；

b、将配好的物料转入石墨坩埚中，布料厚度为20～50mm，加入30～50g钛粉作为点火剂；

c、将石墨坩埚转入反应装置，密封后抽真空，充入氮气至常压，再次抽真空，再次充入氮气至7～9MPa，使用电子点火点燃点火剂，反应30～45min后，冷却至45～55℃，制得氮化钒铁。

2.根据权利要求1所述的氮化钒铁的制备方法，其特征在于：步骤a中所述磨碎为磨碎至粒度过80目筛。

3.根据权利要求1所述的氮化钒铁的制备方法，其特征在于：步骤a中所述混合时间为3～8min。

4.根据权利要求1所述的氮化钒铁的制备方法，其特征在于：步骤a中所述VFe50和VFe80的重量比为38～93︰18～175。

5.根据权利要求1所述的氮化钒铁的制备方法，其特征在于：步骤a中所述的VFe50成分符合VFe50国家标准；VFe80成分符合VFe80国家标准。

6.根据权利要求1所述的氮化钒铁的制备方法，其特征在于：步骤c中所述的抽真空抽至真空度为≤0.01Pa。

7.根据权利要求1所述的氮化钒铁的制备方法，其特征在于：步骤c中所述氮气纯度≥99.5％，O2≤0.1％。

以上由钒氮合金厂家分享！
